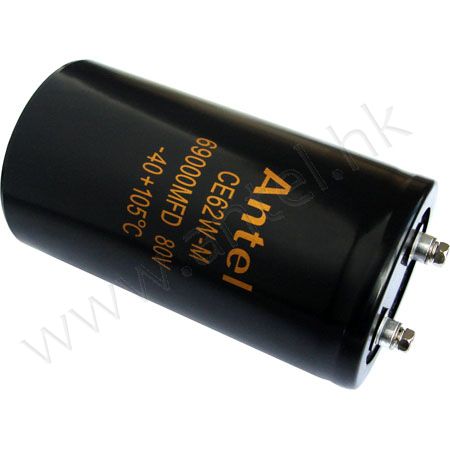

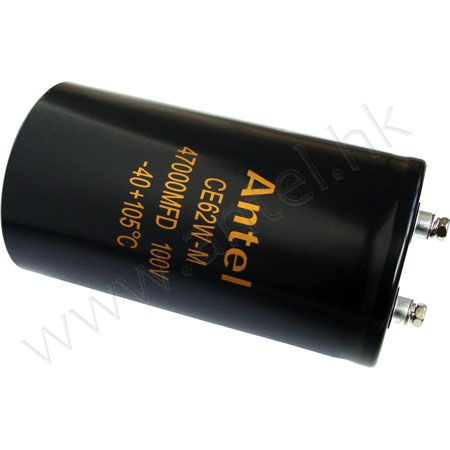

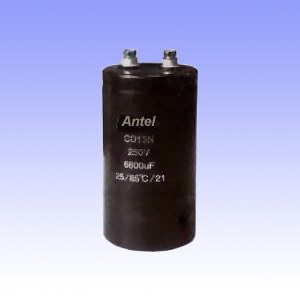

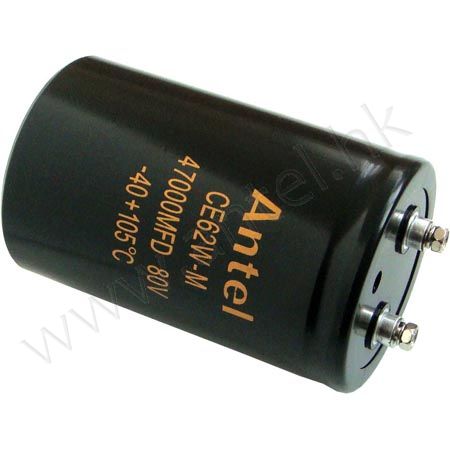

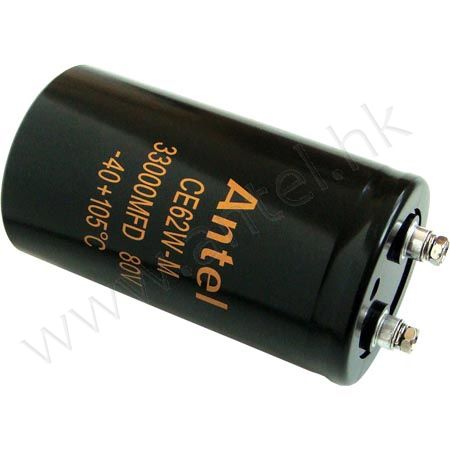

Screw type
WV(V) | 10 | 16 | 25 | 35 | 50 | 63 | 80 | |
Cap(μF) | ||||||||
3300 | - | - | - | - | - | - | 35x58 | |
3900 | - | - | - | - | - | 35x58 | 35x58 | |
4700 | - | - | - | - | - | 35x58 | 35x58 | |
5600 | - | - | - | - | 35x58 | 35x58 | 35x63 | |
6800 | - | - | - | - | 35x58 | 35x58 | 35x63 | |
8200 | - | - | - | - | 35x58 | 35x63 | 35x72 | |
10000 | - | - | - | 35x58 | 35x58 | 35x72 | 35x80/51x63 | |
12000 | - | - | - | 35x58 | 35x63 | 35x80/51x63 | 35x90/51x63 | |
15000 | - | - | 35x58 | 35x58 | 35x72/51x63 | 35x90/51x63 | 35x100/51x63 | |
18000 | - | - | 35x58 | 35x63 | 35x80/51x63 | 35x100/51x63 | 35x115/51x72 | |
22000 | - | 35x58 | 35x58 | 35x72 | 35x90/51x63 | 35x115/51x63 | 51x80/63.5x72 | |
27000 | - | 35x58 | 35x58 | 35x72/51x63 | 35x100/51x63 | 51x72 | 51x90/63.5x72 | |
33000 | 35x58 | 35x58 | 35x63 | 35x80/51x63 | 35x115/51x72 | 51x80/63.5x72 | 51x100/63.5x80 | |
39000 | 35x58 | 35x63 | 35x72/51x63 | 35x90/51x63 | 51x80/63.5x72 | 51x90/63.5x72 | 51x115/63.5x90/76x80 | |
47000 | 35x58 | 35x63 | 35x80/51x63 | 35x115/51x72 | 51x90/63.5x72 | 51x115/63.5x80 | 51x130/63.5x100/76x80 | |
56000 | 35x63 | 35x72 | 35x90/51x63 | 51x72 | 51x100/63.5x72 | 51x130/63.5x90/76x80 | 63.5x115/76x90/76x90 | |
68000 | 35x63 | 35x80 | 35x100/51x63 | 51x80/63.5x72 | 51x115/63.5x80 | 63.5x100/76x80 | 63.5x130/76x100/76x90 | |
82000 | 35x72 | 35x90 | 35x115/51x72 | 51x100/63.5x72 | 51x130/63.5x90/76x80 | 63.5x115/76x90/89x80 | 76x115/89x90 | |
100000 | 35x80/51x63 | 35x100/51x63 | 51x80/63.5x72 | 51x115/63.5x80 | 63.5x115/76x90/89x80 | 63.5x130/76x100/89x80 | 76x140/89x100 |
WV(V) | 100 | 160 | 200 | 250 | 350 |
400 |
450 | |
Cap(μF) | ||||||||
270 | - | - | - | - | - | - | 35x58 | |
330 | - | - | - | - | - | 35x58 | 35x63 | |
390 | - | - | - | - | 35x58 | 35x63 | 35x72 | |
470 | - | - | - | - | 35x63 | 35x63 | 35x72/51x63 | |
560 | - | - | - | - | 35x63 | 35x72 | 35x80/51x63 | |
680 | - | - | - | 35x58 | 35x72/51x63 | 35x80/51x63 | 35x90/51x63 | |
820 | - | - | - | 35x63 | 35x80/51x63 | 35x90/51x63 | 35x115/51x72 | |
1000 | - | - | 35x58 | 35x72 | 35x90/51x63 | 35x100/51x63 | 51x72 | |
1200 | - | 35x58 | 35x63 | 35x80/51x63 | 35x100/51x63 | 35x115/51x72 | 51x80/63.5x72 | |
1500 | - | - | 35x72/51x63 | 35x90/51x63 | 51x72 | 51x80/63.5x72 | 51x90/63.5x72 | |
1800 | 35x58 | 35x63 | 35x80/51x63 | 35x100/51x63 | 51x80/63.5x72 | 51x90/63.5x72 | 51x115/63.5x80 | |
2200 | 35x58 | 35x72/51x63 | 35x90/51x63 | 35x115/51x72 | 51x90/63.5x72 | 51x100/63.5x72 | 51x130/63.5x90 | |
2700 | 35x58 | 35x80/51x63 | 35x100/51x63 | 51x80/63.5x72 | 51x100/63.5x80 | 51x115/63.5x80 | 63.5x100/76x80 | |
3300 | 35x58 | 35x100/51x63 | 35x115/51x72 | 51x90/63.5x72 | 51x115/63.5x90 | 63.5x100/63.5x90 | 63.5x115/76x90/76x80 | |
3900 | 35x63 | 35x115/51x63 | 51x80/63.5x72 | 51x100/63.5x72 | 63.5x100/76x80 | 63.5x110/76x80/76x80 | 63.5x140/76x115 | |
4700 | 35x72 | 51x72 | 51x90/63.5x72 | 51x115/63.5x80 | 63.5x115/76x90/76x80 | 63.5x130/76x90 | 76x130/89x80/89x80 | |
5600 | 35x80/51x63 | 51x80/63.5x72 | 51x100/63.5x72 | 51x130/63.5x90/76x80 | 63.5x130/76x100 | 76x115/89x90/89x80 | 76x140/89x100/89x80 | |
5800 | 35x90/51x63 | 51x90/63.5x72 | 51x115/63.5x80 | 63.5x115/76x80 | 76x115/89x90/89x80 | 76x140/89x100 | 89x115 | |
8200 | 35x100/51x63 | 51x100/63.5x72 | 51x130/63.5x90/76x80 | 63.5x130/76x90/89x80 | 76x140/89x100/89x80 | 89x115 | 89x140 | |
10000 | 35x115/51x63 | 51x115/63.5x90/76x80 | 63.5x115/76x90/89x80 | 63.5x140/76x115/89x90 | 89x115 | 89x140 | - | |
12000 | 51x72 | 51x130/63.5x100/76x80 | 63.5x130/76x100/89x80 | 76x130/89x90 | 89x140 | - | - | |
15000 | 51x80/63.5x72 | 63.5x130/76x90/89x80 | 76x115/89x90 | 76x140/89x115 | - | - | - |
